De klacht

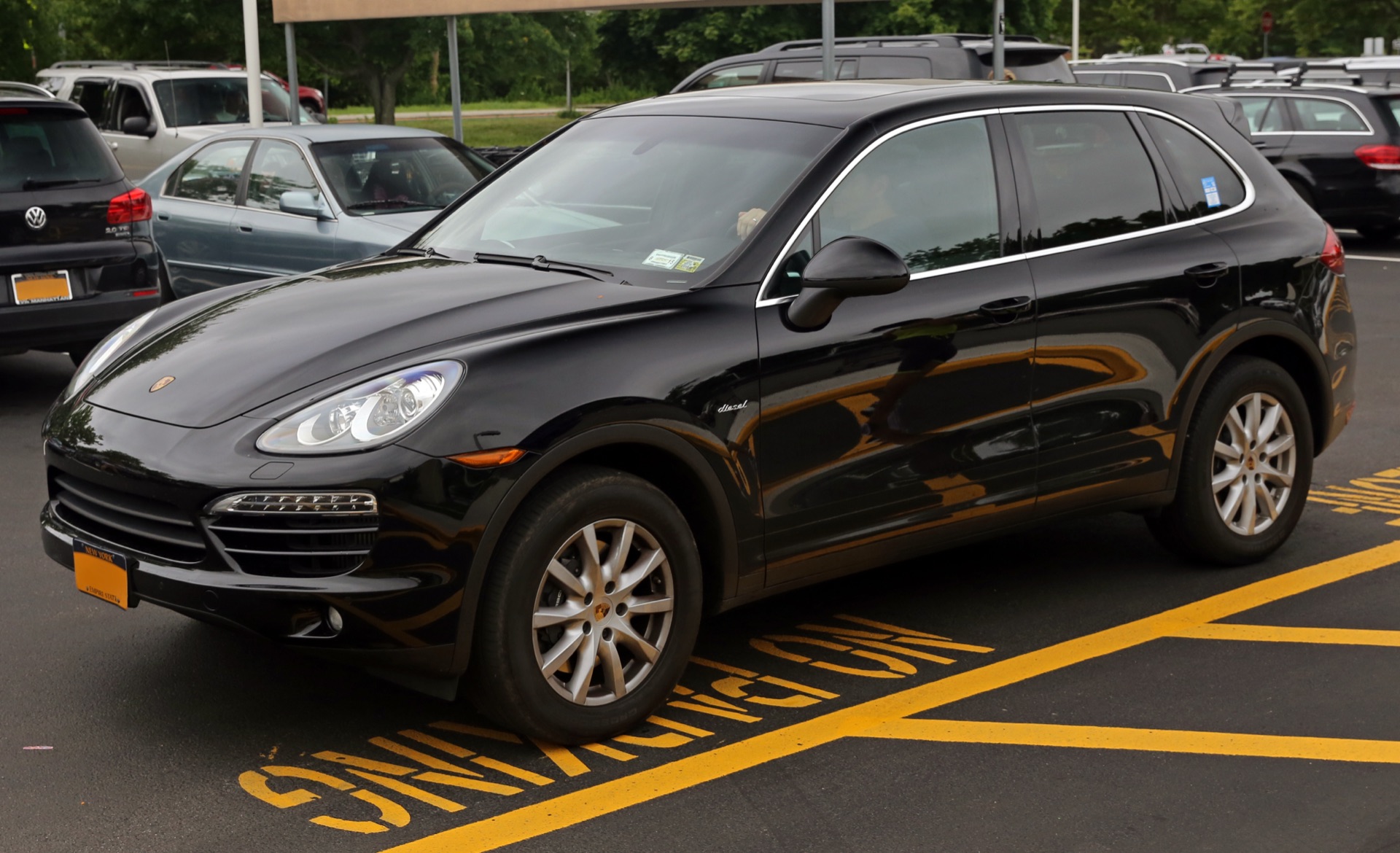

De eigenaar van een Porsche Cayenne E-Hybrid meldde zich met een merkwaardig patroon: tijdens het rijden verscheen plotseling een motorstoring en viel het voertuig volledig uit. Zetten en opnieuw starten loste het probleem tijdelijk op.
Wat het extra lastig maakte is dat op langere ritten niets te merken was. Pas na het parkeren verscheen de HV-systeem storing, waarna het voertuig weigerde te rijden. Na een paar minuten wachten startte hij gewoon weer. Klassiek intermitterend gedrag, en daarmee één van de lastigste soorten storingen om te traceren.
Bekend fenomeen: de Porsche Cayenne E-Hybrid is gevoelig voor een zwakke 12V-accu. Dat was al bij meerdere garages bekend, maar had het probleem hier nooit opgelost.
Eerste aanpak
We zijn begonnen met de basis: de 12V-accu vervangen, op verzoek van de garage en vanwege de bekende gevoeligheid van het hybridesysteem. Daarna een proefrit om de fout zelf te reproduceren.
Na het afsluiten van het voertuig en vijf minuten wachten verscheen de HV-systeem storing opnieuw. Voertuig wilde niet rijden. Nog eens vijf minuten wachten, en hij startte weer normaal. De storing zat er dus nog steeds in, en gedroeg zich precies zoals de klant omschreef.
Foutcodes en CAN-analyse
Bij uitlezing vonden we een grote hoeveelheid communicatiefouten. In de foutstatus was er geen communicatie met de ECM, en tegelijk meldde de HV-aircopomp een interne fout. Dat combinatiepatroon trok direct de aandacht.
We hebben de CAN-signalering op de stekker van de HV-aircopomp gecontroleerd, zowel met de pomp aangesloten als losgekoppeld. Beide keren in orde. De pomp zelf was dus niet de primaire oorzaak, ook al stond hij bovenaan de foutlijst.
Focus: voeding van de ECM
Als de ECM in foutstatus niet actief is, heeft het weinig zin om verder te zoeken in de communicatielaag. We zijn teruggegaan naar de schema's om te bepalen waar de ECM zijn voeding vandaan krijgt. Dat bracht ons bij het hoofdvoedingsrelais.
Locatie: onder de parafan, linksvoor. Moeilijk te vinden door beperkte documentatie voor dit specifieke model, maar eenmaal gevonden begon het plaatje snel te kloppen.
De tiktest die alles verklaarde
Tijdens de fysieke inspectie hebben we een tiktest gedaan op het relais. Bij licht tikken begon de koelvin spontaan te draaien. Een directe reactie op het tikken, wat wijst op een module die de communicatie verliest door een slecht schakelend relais.
Het relais gedemonteerd en op de bank getest:
- Reageert op knijpen en tikken, intern mechanisch defect
- Wisselende en verhoogde overgangsweerstand gemeten
- Door het slechte contact schakelt het relais soms niet volledig
De kettingreactie: door het defecte relais krijgt de ECM geen voeding. De communicatie valt weg, het hybridesysteem wordt afgemeld, de HV-aircopomp meldt een interne fout en het voertuig wil niet starten of valt uit tijdens het rijden.
De HV-aircopomp, de communicatiefouten, de uitval tijdens het rijden: het waren allemaal secundaire gevolgen van één defect relais dat de ECM-voeding onderbrak.
Beelden van het probleem
Hieronder een video die de koelvin toont die spontaan begint te draaien bij het tikken op het relais, gevolgd door een foto van de situatie op locatie.
Reparatie en eindcontrole
Het defecte hoofdvoedingsrelais is besteld en gemonteerd. Daarna een uitgebreide eindcontrole:
- Meerdere koude en warme starts uitgevoerd, elke keer probleemloos
- Hybridesysteem langdurig getest met de HV-aircopomp continu actief, geen storingen
- Diverse ritten en stilstandtests uitgevoerd, HV-systeem storing niet meer te reproduceren
- ECM communiceert stabiel onder alle omstandigheden
Eindconclusie: een intern defect hoofdvoedingsrelais onderbrak de voeding naar de ECM. Daardoor ontstonden alle secundaire storingen. Na vervanging van het relais functioneert het voertuig volledig stabiel.
Dit soort intermitterende storingen vereist een methodische aanpak. Eerst de communicatielaag analyseren, dan terugwerken naar de voedingsbron. Zonder die stap had de HV-aircopomp onterecht vervangen kunnen worden, met onnodige kosten en zonder resultaat.
